Impedance インピーダンス測定関連 Ｚ

　Top Menuに戻る　
　注文・問い合わせ e-Mail　

Network/Spectrum/Impedance

No.Z01

Network/Spectrum Analyzer
hp Agilent 4396B

Maker: hp (Agilent)

  Type:  4396B　　Opt.1D6

売済

画像click↓で拡大表示

写真2　写真3 　
25dBAmp計測例　 1.5GHzBPF計測例

　◆ネットワーク測定
　周波数範囲：100kHz～1.8GHz      　　　　　　　　　
　◆スペクトラム測定    (スペクトラム解析option 1D6搭載)
　周波数範囲：2Hz～1.8GHz
　分解能帯域幅：3Hz～300kHz
　43961A Impedance Test Kitを入手できると
　IBASIC内蔵　GPIB 3.5inchFDD 最終Firmware Update済み

　 Links 　　 > 　Keysight紹介頁
   外形/重量 >　本体　W35.4 x D28.2 x H8.8 cm　/ 4.9kg 　　　　　　　　　
   付属品      > ACケーブル, プローブ、同軸ケーブル　各1本
   価   格     > \158,000.-    + 宅配送料

　 Links 　　 >  Keysight紹介頁 4396B Manual類
   外形/重量 >　W43xD55xH24 cm　　　　　　　　　　　
   付属品      > ACコード
   価   格     > SoldOut

No.Z02

Network/Spectrum/Impedance Analyzer
hp 4195A + 41951A

Maker: hp (Agilent)

  Type:  4195A + 41951A

中古

画像click↓で拡大表示

 写真2　41951A_Kit

　◆ネットワーク測定
　周波数範囲：10Hz～500MHz, 分解能：1mHz　　   　　　　　　　　　
　◆スペクトラム測定
　周波数範囲：10Hz～500MHz
　分解能帯域幅：3Hz～300kHz
　◆インピーダンス測定 with 41951A Impedance Test Kit
  　( 箱内部の劣化スポンジを除去しています）
　周波数範囲：100kHz～500MHz
　Measurement Para.： |Z|, |Y|, θ, R, X, G, B, L, C, D, Q

　3.5inchFDD　GPIB　

　 Links 　　 >  4195A紹介頁　 41951A_OperationNote　　
   外形/重量 >　　　　　　　　　　　
   付属品      > ACコード
   価   格     > 470,000円

No.Z02f1

Impedance Test Kit for 4195A
hp 41951A

Maker: hp (Agilent)

  Type:  41951A　for 4195A

中古

画像click↓で拡大表示

APC7校正器

　4195A専用のインピーダンス測定テストキットです
　
　周波数範囲    ：100kHz～500MHz
　信号Level範囲： -63dBm～+3dBm
　但し、12dBのTest Kit Insertion Loss が有ります。
　Measurement Para.： |Z|, |Y|, θ, R, X, G, B, L, C, D, Q
　DCバイアス範囲： -40V to 40V, 最大電流±20mA
　分解能：10mV 　確度：±(0.12%+12m)以内
　Unknown測定Port : APC-7 / 出力インピーダンス： 50Ω
　7mm APC-7形50Ω,OPEN, SHORT 校正スタンダード付属

　 Links 　　 > 41951A-OperationNote
   外形/重量 >　　　　　　　　　　　
   付属品      >
   価   格     > 180,000円

インピーダンス測定関連

No.Z03

Impedance/Gain-phase Analyzer

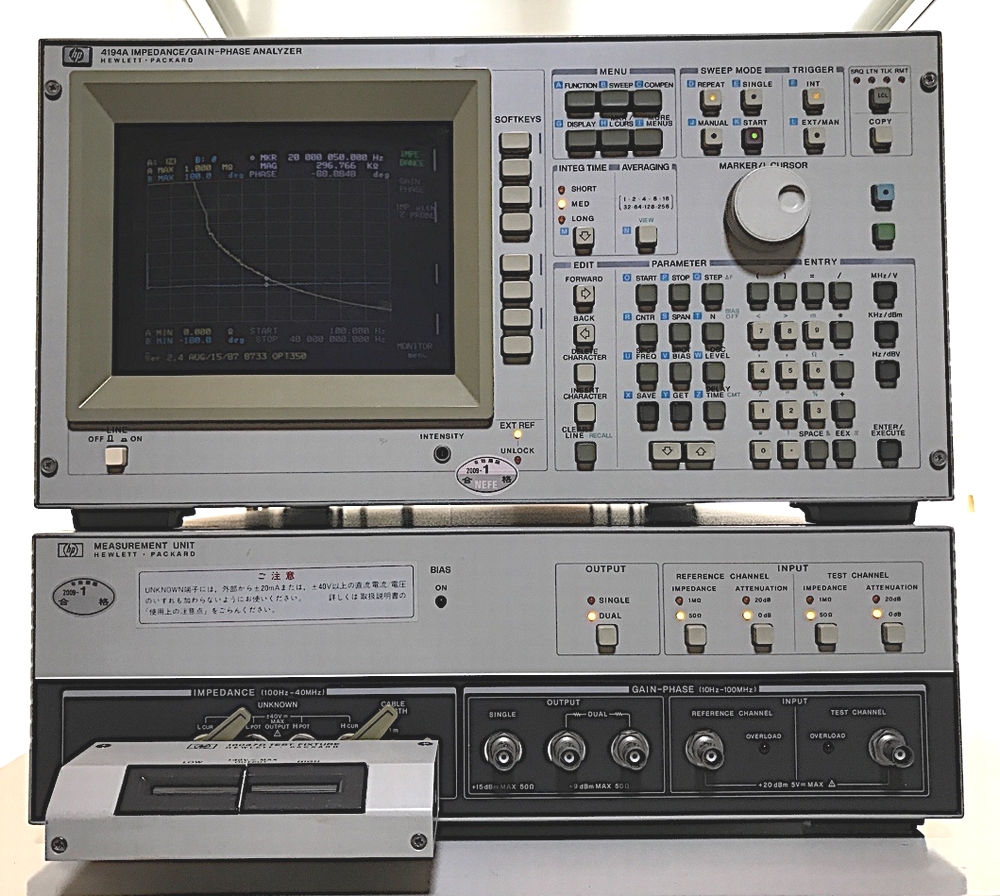

hp 4194A

Maker: hp (Agilent)

  Type:  4194A   Opt. 350 50Ωset

中古

画像click↓で拡大表示


写真2　写真3

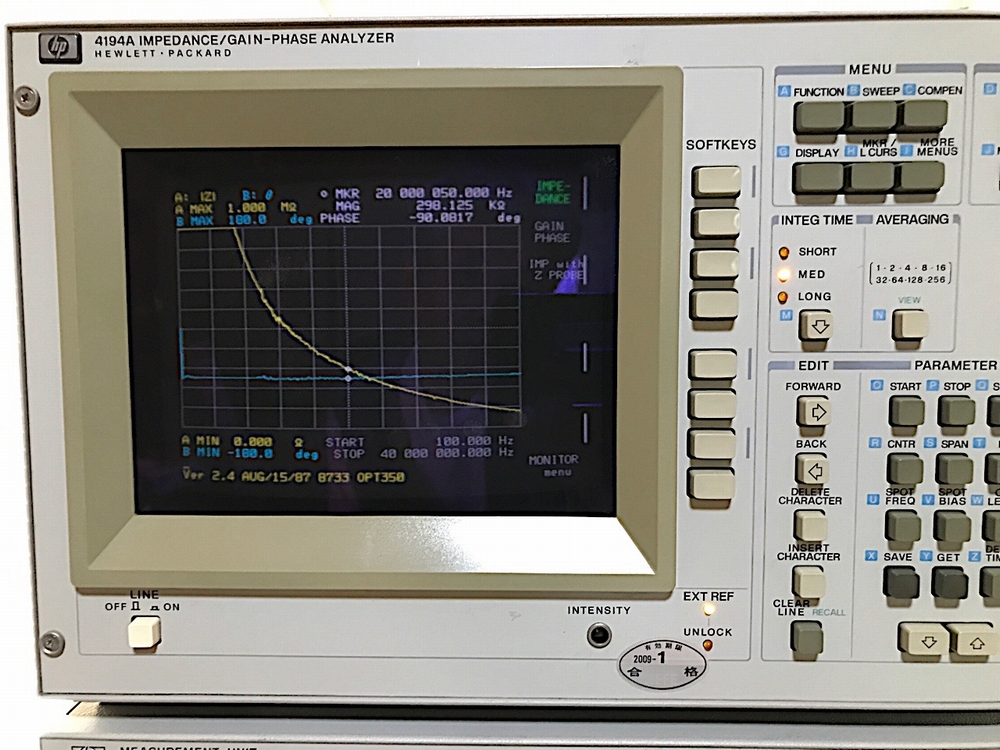

　◆インピーダンス測定
　周波数範囲：10Hz～40MHz
　Measur.Para.:|Z|, |Y|, θ, R, X, G, B, L, C, D, Q
　◆Gain-Phase測定
　周波数範囲：10Hz～100MHz
　Tch/Rch (dB, Linear Ratio), Tch, Rch (V, dBm, dBV),
　θ(degree, rad), τ

　 Links 　　 >　4194A試用Review
   外形/重量 >　　　　　　　　　　　
   付属品      >
   価   格     > 560,000円

No.Z03f

Impedance Probe Kit
hp 41941A

Maker: hp (Agilent)

  Type:  41941A ( 50Ωset )

中古

画像click↓で拡大表示

 写真1　写真2

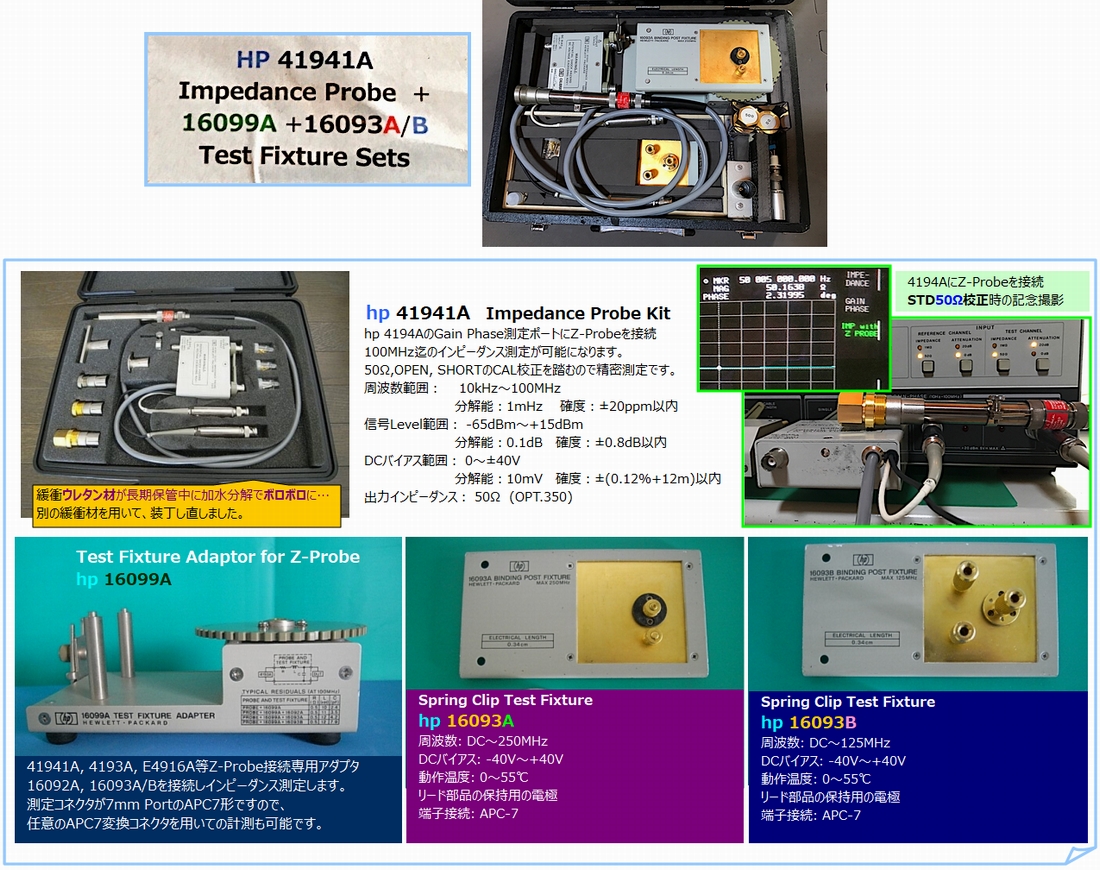

　hp 4194AのGain Phase測定ポートにZ-Probeを接続　
　100MHz迄のインピーダンス測定が可能になります。

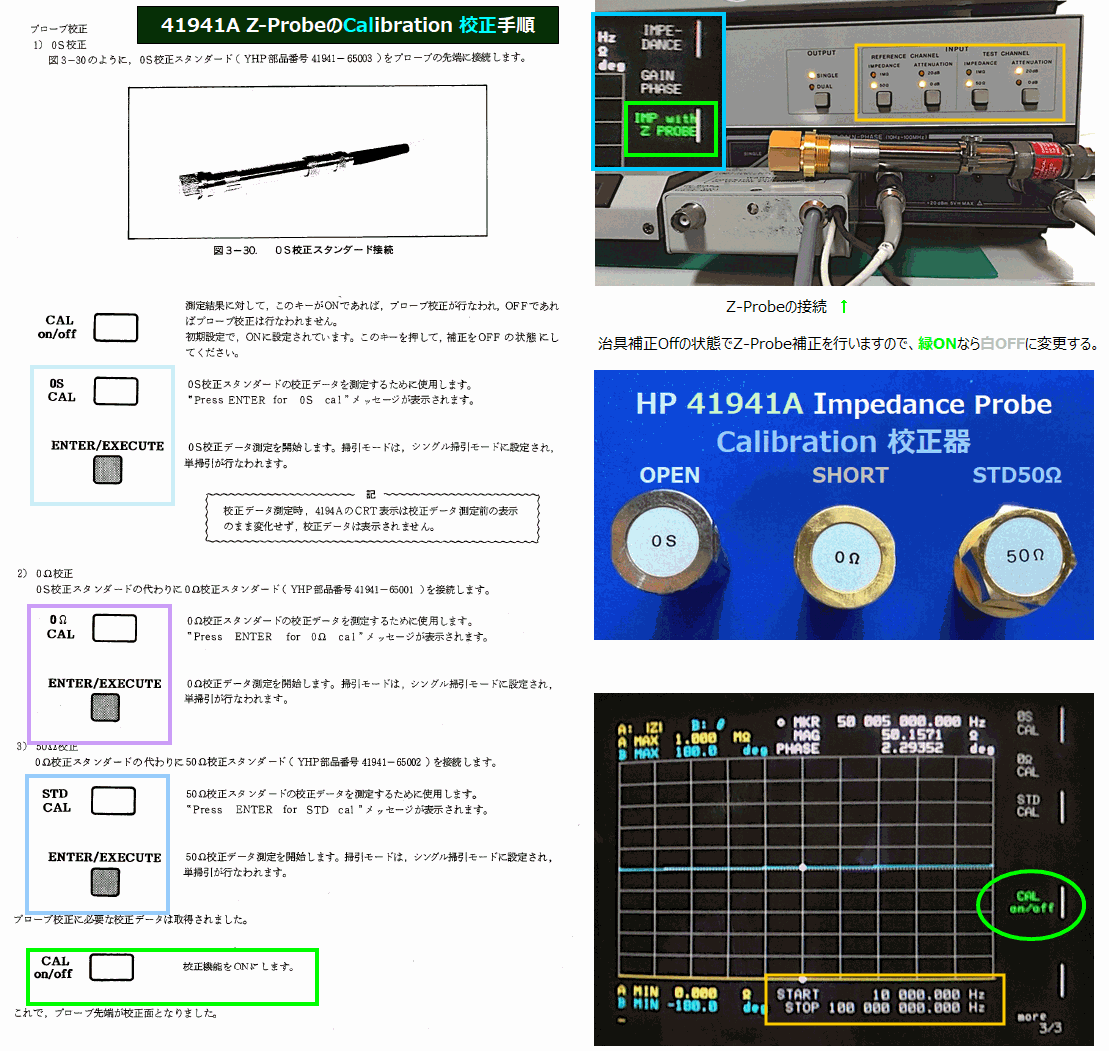

　50Ω,OPEN, SHORTのCAL校正を踏むので精密測定です。
　周波数範囲：     10kHz～100MHz
　　　　　　　　     　分解能：1mHz 　確度：±20ppm以内
　信号Level範囲： -65dBm～+15dBm
　　　　　　　　     　分解能：0.1dB 　確度：±0.8dB以内
　DCバイアス範囲： 0～±40V
　　　　　　　　     　分解能：10mV 　確度：±(0.12%+12m)以内
　出力インピーダンス： 50Ω (OPT.350)

　 Links 　　 >　OperationNote
   外形/重量 >　　　　　　　　　　　
   付属品      >
   価   格     > 78,000円

No.Z04

Test Fixture Adaptor for Z-Probe
hp 16099A

Maker: hp (Agilent)

  Type:  16099A

中古

画像click↓で拡大表示

 16092A使用例   APC7試用例

　41941A, 4193A, E4916A等Z-Probe接続専用アダプタ
　16092A, 16093A/Bを接続しインピーダンス測定します。
　測定コネクタが7mm PortのAPC7形ですので、
　任意のAPC7変換コネクタを用いての計測も可能です。

　 Links 　　 >
   外形/重量 >　　　　　　　　　　　
   付属品      >
   価   格     > 27,000円

No.Z05

Spring Clip Test Fixture
hp 16092A

Maker: hp (Agilent)

  Type:  16092A

中古

画像click↓で拡大表示

 裏面

　周波数: DC～500MHz
　DCバイアス: -40V～+40V
　動作温度: 0～55℃
　平行電極のSMDと適切に接触
　リード部品の保持用の電極
　端子接続: APC-7
　平行電極のSMDと適切に接触

　 Links 　　 > 製品情報　　仕様詳細
   外形/重量 >　　　　　　　　　　　
   付属品      >
   価   格     > 32,000円

No.Z06

Spring Clip Test Fixture
hp 16093A

Maker: hp (Agilent)

  Type:  16093A

中古

画像click↓で拡大表示

　周波数: DC～250MHz
　DCバイアス: -40V～+40V
　動作温度: 0～55℃
　リード部品の保持用の電極
　端子接続: APC-7

　 Links 　　 >　仕様詳細   OperatingNote
   外形/重量 >　　　　　　　　　　　
   付属品      >
   価   格     > 28,000円

No.Z07

Spring Clip Test Fixture
hp 16093B

Maker: hp (Agilent)

  Type:  16093B

中古

画像click↓で拡大表示


　周波数: DC～125MHz
　DCバイアス: -40V～+40V
　動作温度: 0～55℃
　リード部品の保持用の電極
　端子接続: APC-7

　 Links 　　 >　仕様詳細   OperatingNote
   外形/重量 >　　　　　　　　　　　
   付属品      >
   価   格     > 27,000円

No.Z08m

BNC(m) VNA Calibration Kit
Maury Microwave BNC Male

Maker:  Maury

  Type:  BNC 8550CK Male Kit

中古

画像click↓で拡大表示


　メカニカル校正キット
　8550CKのMale BNC(m) 50Ω, SHORT, OPENセットです
周波数: DC～10GHz ?　　後継8550CK10の仕様をご参考下さい　
STD 50Ω:  351B1
SHORT   : 361P
  OPEN    : 371P

　 Links 　　 >　Maury紹介頁   BNC VNA Cal Kits
   外形/重量 >　　　　　　　　　　　
   付属品      >
   価   格     > 20,000円

LCR Meter

No.Z09

Handy LCR Metor
DER EE DE-5000

Maker:  DER EE

  Type:  DE-5000 + Test Lead Set

新品

画像click↓で拡大表示



写真2

　　台湾製の超優秀Handy小形LCR Meter セットです  堂主大推薦！
    Test Lead Set：  TL-21+ TL-22+ TL-23

*ＬＣＲ各パラメータを自動選択し最適レンジ測定
*並列（Ｌｐ・Ｃｐ・Ｒｐ）／直列（Ｌｓ・Ｃｓ・Ｒｓ）　モード切替測定可
*４線ケルビン接続計測／２線接続計測
*測定周波数： 100Hz/120Hz/1kHz/10kHz/100kHz　切替計測が可能
*Ｄ、Ｑ、Θ、ＥＳＲ計測可能！
　
　普通のこの価格帯でこれが測定できるＬＣＲメーターはありません！
　　
　　　　　　製品のより詳細内容はこちら↓をご覧下さい。

　 Links 　　 >　製品概要と測定仕様・精度
   外形/重量 >　長さ17.5 x 幅3.3 x 厚1.8cm　　150ｇ　　　　　　　　
   付属品      >
   価   格     > 27,800円
