Impedance インピーダンス測定関連 Ｚ

　Top Menuに戻る　
　注文・問い合わせ e-Mail　

Network/Spectrum/Impedance

No.Z01

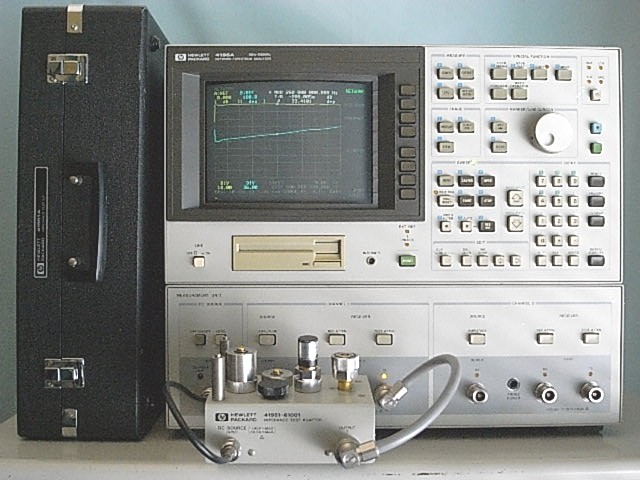

Network/Spectrum/Impedance Analyzer
hp 4195A + 41951A

Maker: hp (Agilent)

  Type:  4195A + 41951A

中古

画像click↓で拡大表示

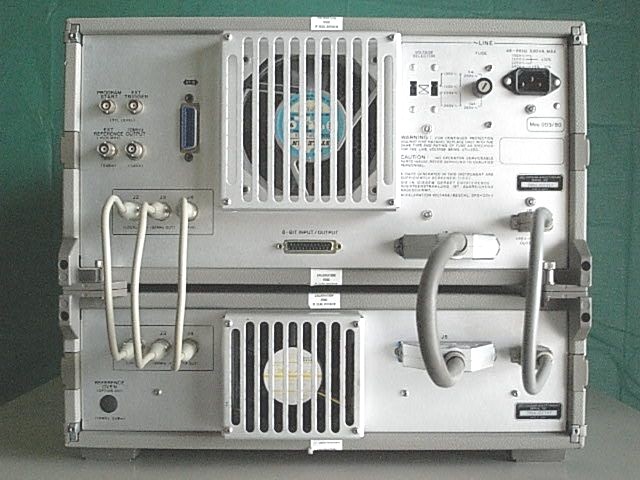

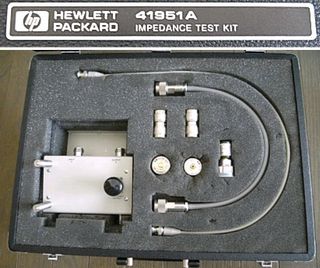

 写真2　41951A_Kit

　◆ネットワーク測定
　周波数範囲：10Hz～500MHz, 分解能：1mHz　　   　　　　　　　　　
　◆スペクトラム測定
　周波数範囲：10Hz～500MHz
　分解能帯域幅：3Hz～300kHz
　◆インピーダンス測定 with 41951A Impedance Test Kit
  　( 箱内部の劣化スポンジを除去しています）
　周波数範囲：100kHz～500MHz
　Measurement Para.： |Z|, |Y|, θ, R, X, G, B, L, C, D, Q

　3.5inchFDD　GPIB　

　 Links 　　 >  4195A紹介頁　 41951A_OperationNote　　
   外形/重量 >　　　　　　　　　　　
   付属品      > ACコード
   価   格     > 480,000円　（税別）

No.Z01a

Impedance Test Kit for 4195A
hp 41951A

Maker: hp (Agilent)

  Type:  41951A　for 4195A

中古

画像click↓で拡大表示

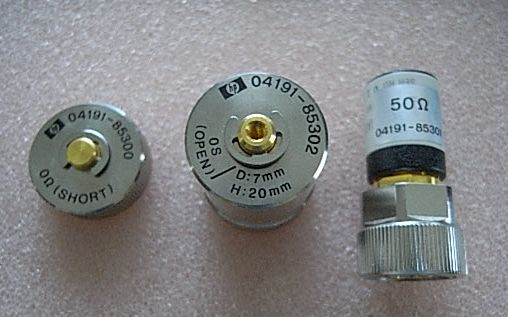

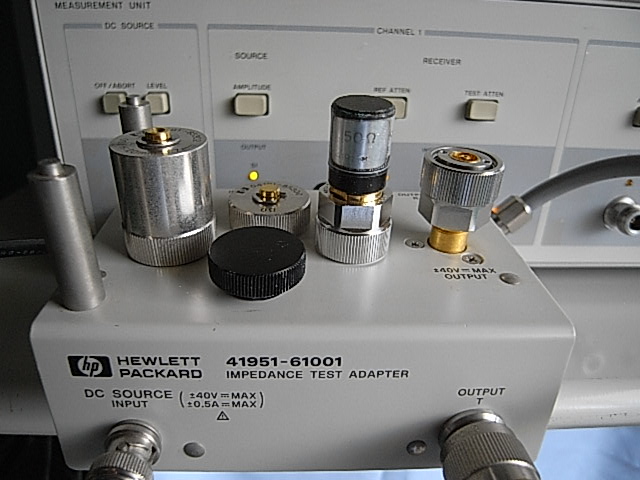

APC7校正器

　4195A専用のインピーダンス測定テストキットです
　
　周波数範囲    ：100kHz～500MHz
　信号Level範囲： -63dBm～+3dBm
　但し、12dBのTest Kit Insertion Loss が有ります。
　Measurement Para.： |Z|, |Y|, θ, R, X, G, B, L, C, D, Q
　DCバイアス範囲： -40V to 40V, 最大電流±20mA
　分解能：10mV 　確度：±(0.12%+12m)以内
　Unknown測定Port : APC-7 / 出力インピーダンス： 50Ω
　7mm APC-7形50Ω,OPEN, SHORT 校正スタンダード付属

　 Links 　　 > 41951A-OperationNote
   外形/重量 >　　　　　　　　　　　
   付属品      >
   価   格     > 230,000円　（税別）

インピーダンス測定関連

No.Z02

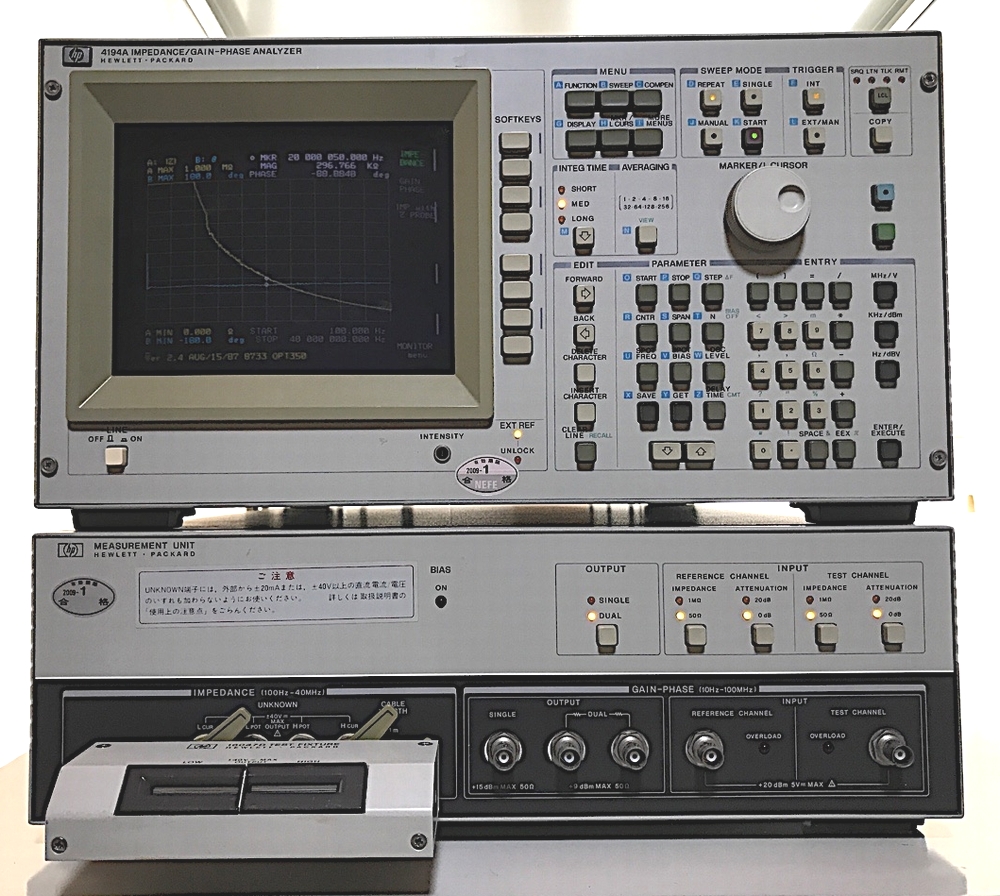

Impedance/Gain-phase Analyzer
hp 4194A 　50Ω系

Maker: hp (Agilent)

  Type:  4194A   Opt. 350 +16047D

中古

画像click↓で拡大表示

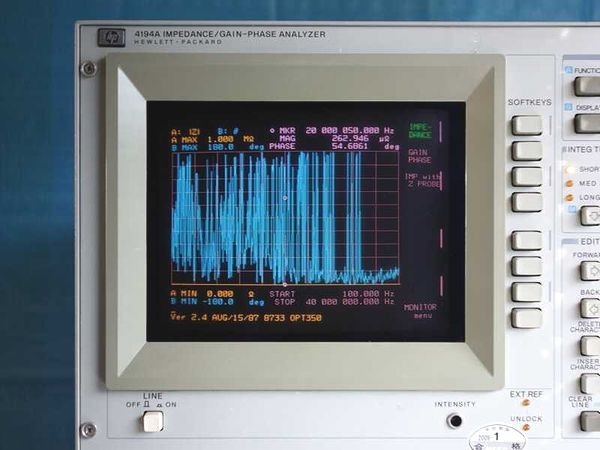

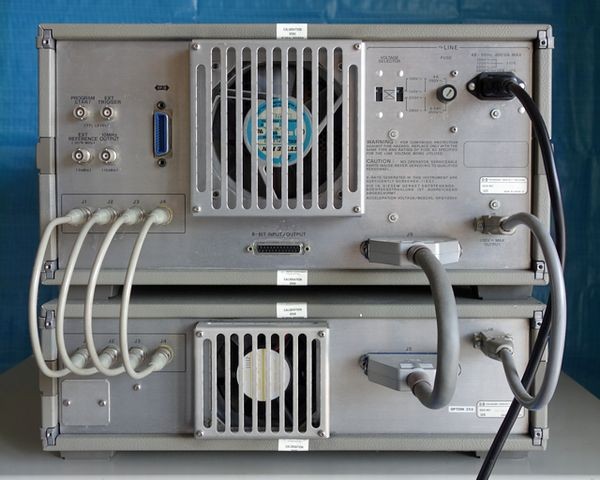

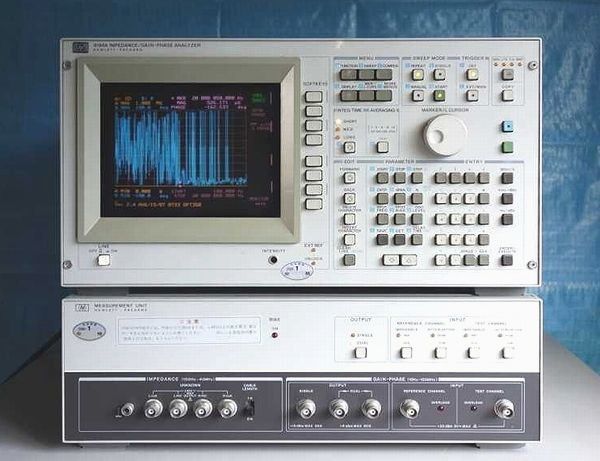

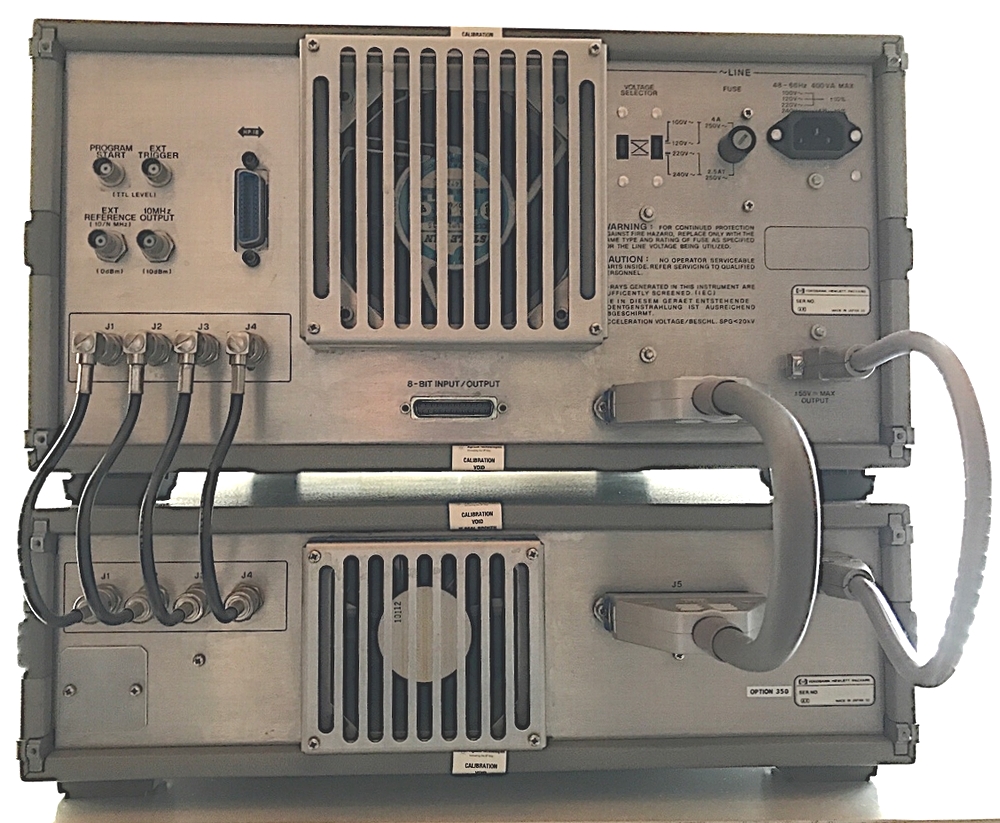

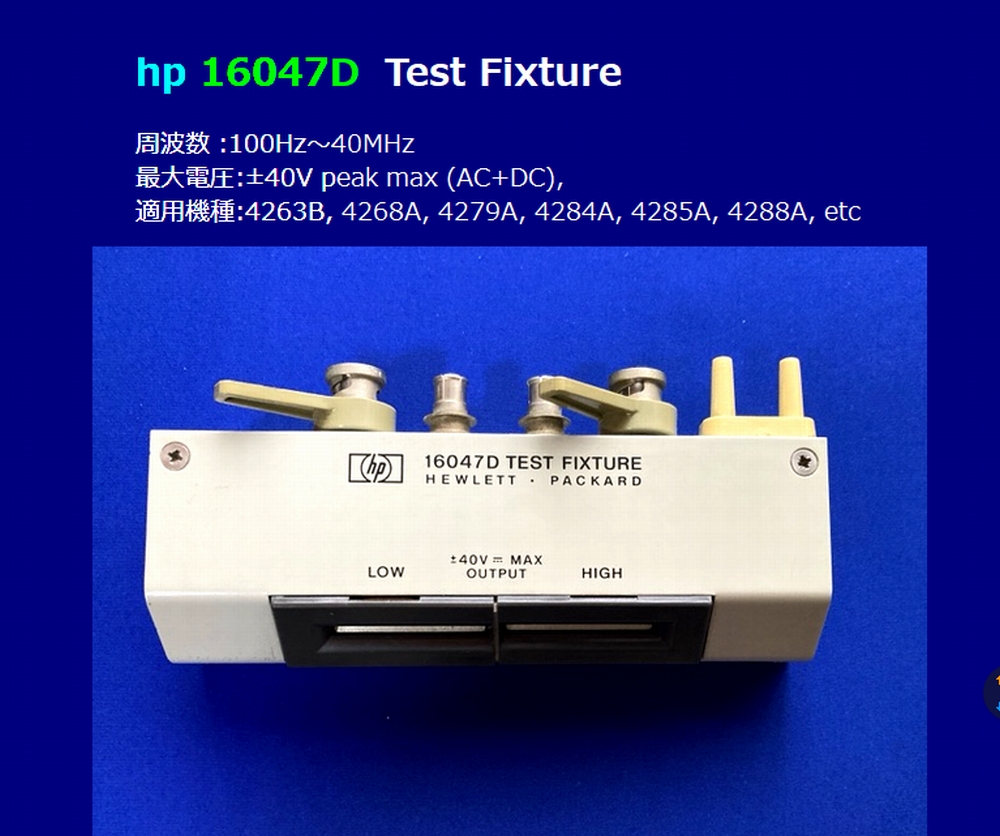

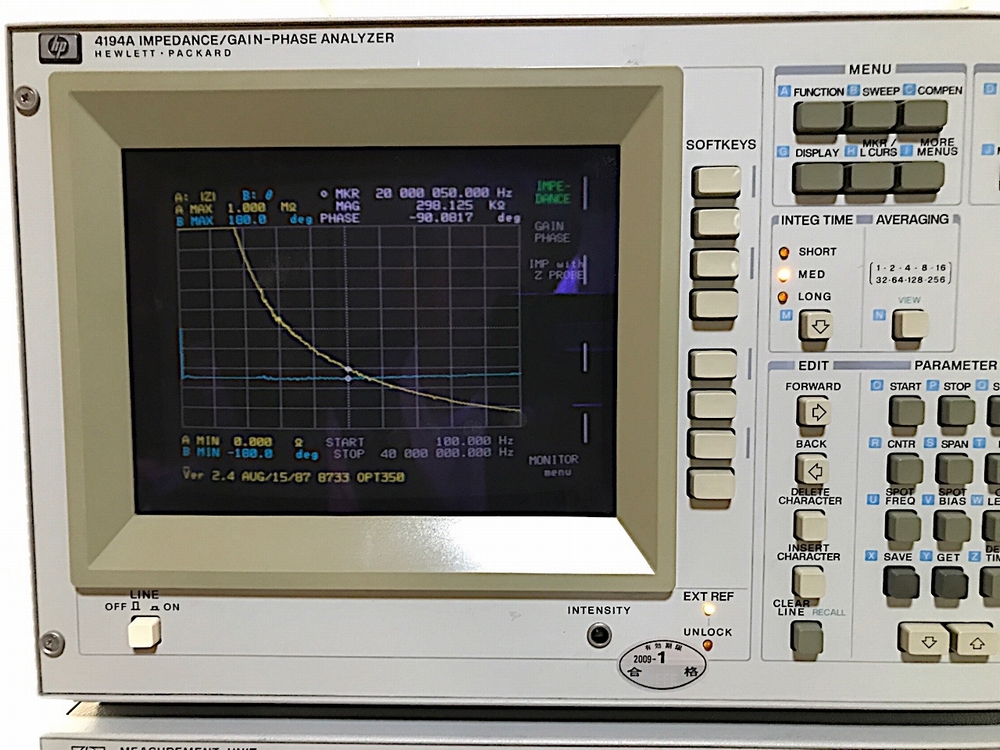

 Front画面背面　16047D

　
◆インピーダンス測定
　周波数範囲：10Hz～40MHz
　Measur.Para.:|Z|, |Y|, θ, R, X, G, B, L, C, D, Q
　◆Gain-Phase測定
　周波数範囲：10Hz～100MHz
　Tch/Rch (dB, Linear Ratio), Tch, Rch (V, dBm, dBV),
　θ(degree, rad), τ

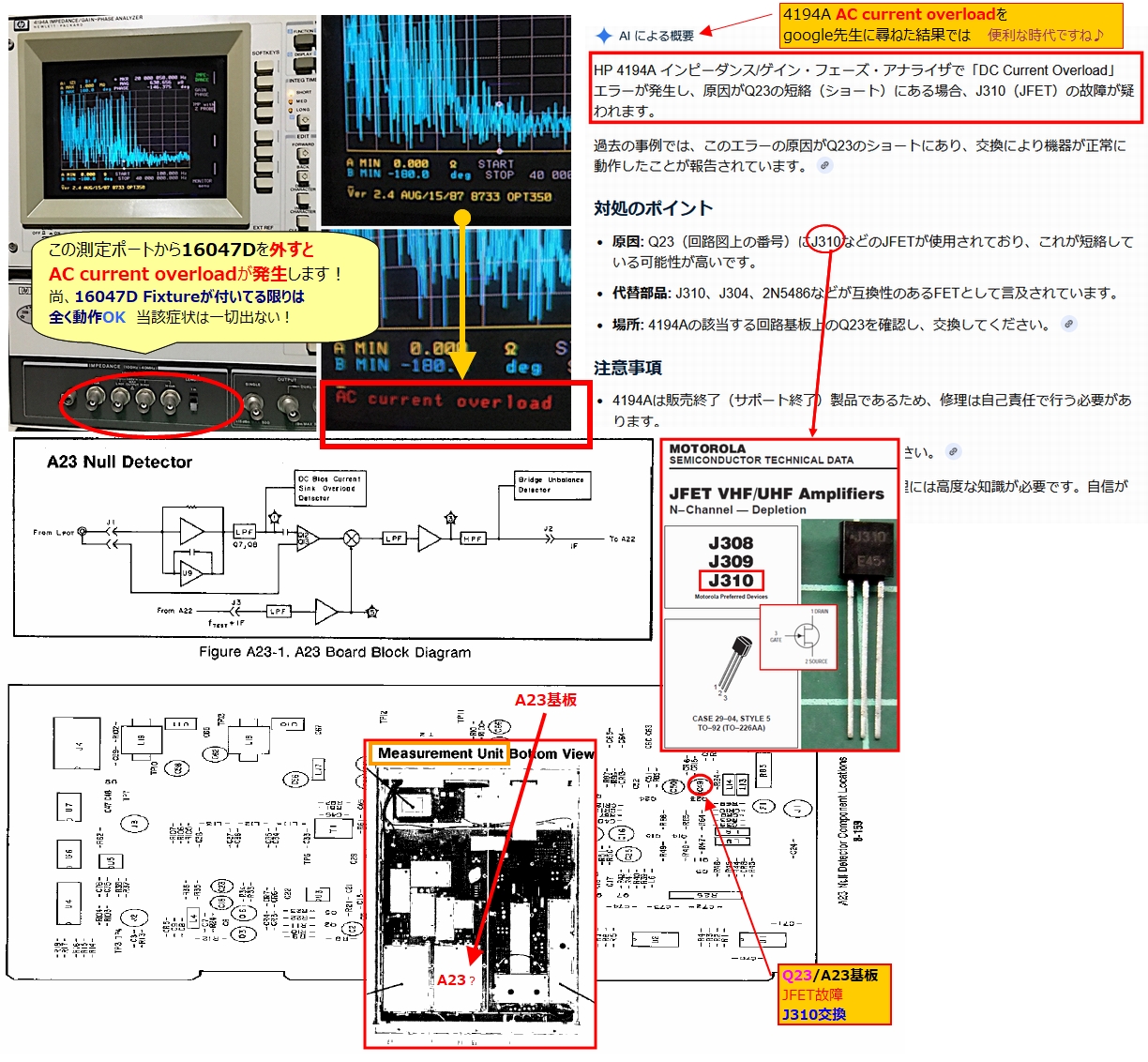

懸念事項　 #1  Z- Port開放でAlarmが出る　16047D装着時は問題無し

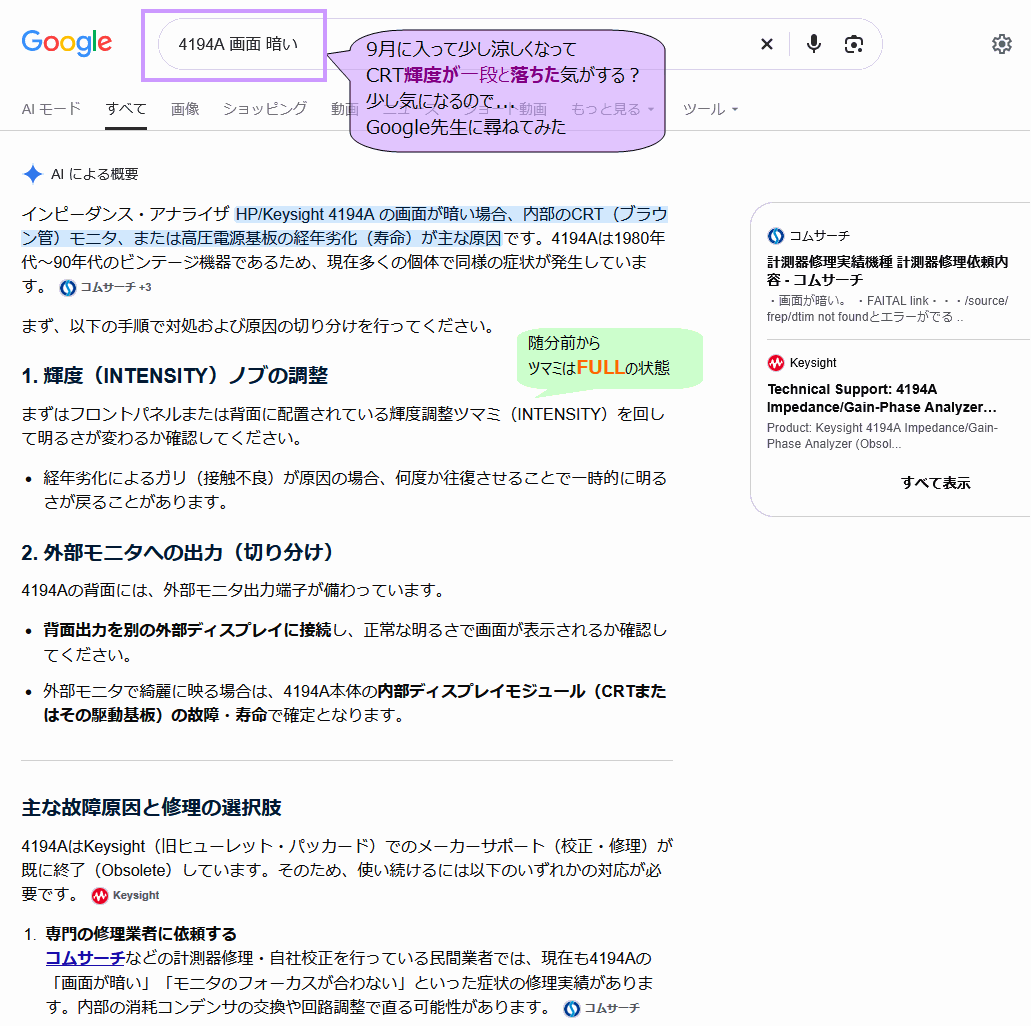

　　　　　　 #2 画面輝度がやや暗い

　 Links 　　 >　Keysight紹介頁　
   外形/重量 >　　　　　　　　　　　
   付属品      >  3P電源ケーブル　背面写真の接続ケーブル一式
   価   格     > 320,000円　（税別）

No.Z02a

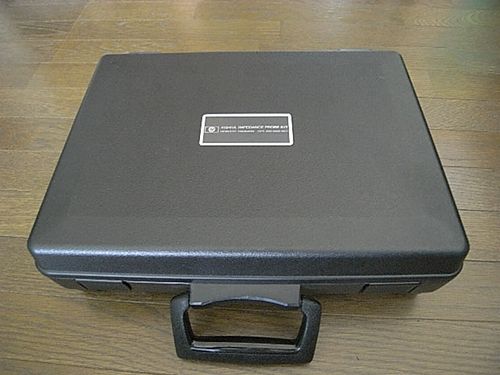

Z-Probe + Fixture Sets

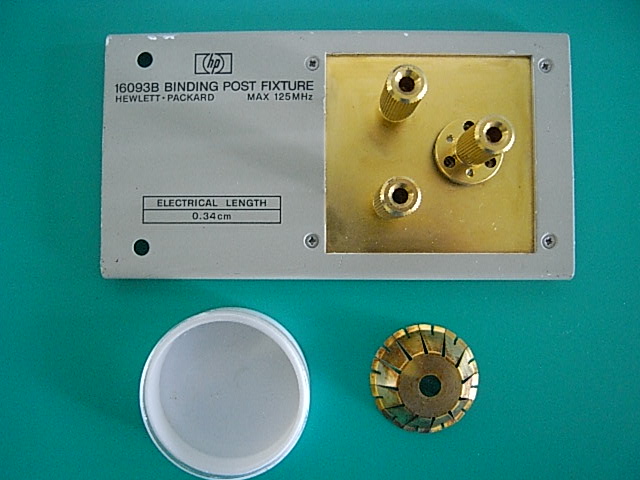

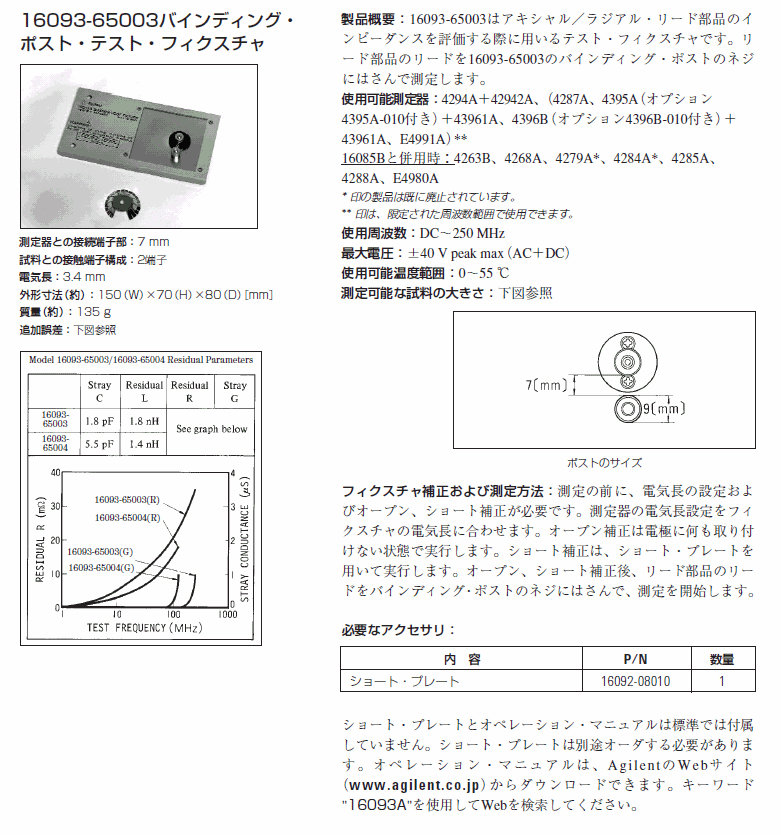

hp 41941A +16099A + 16093A/B

Maker: hp

  Type:  hp 41941A 16099A 16093A/B

中古

画像click↓で拡大表示

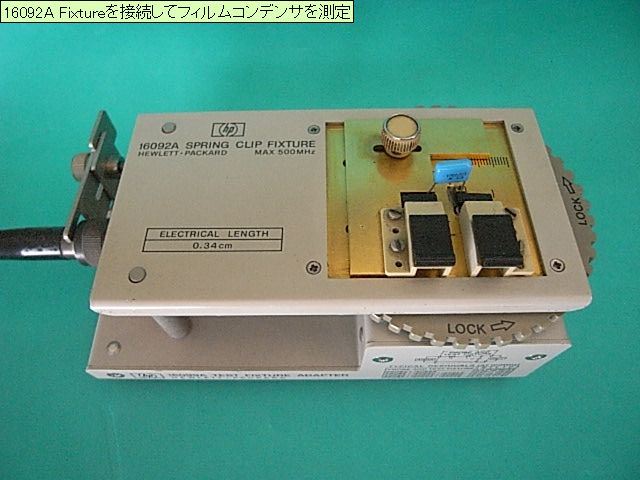

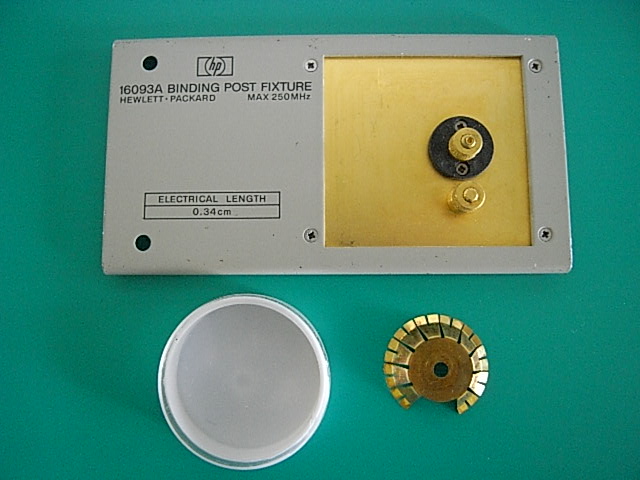

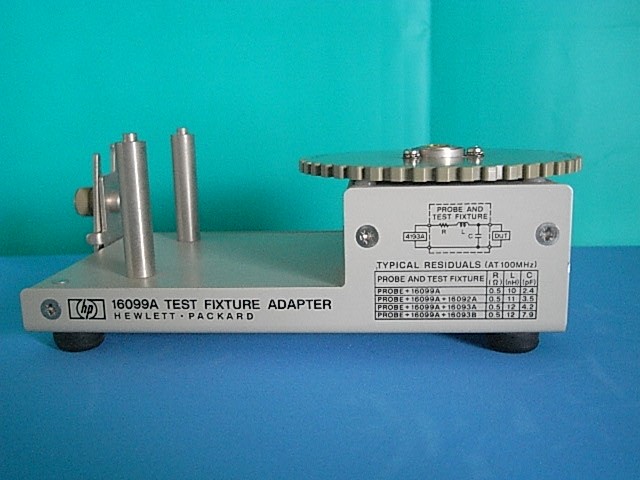

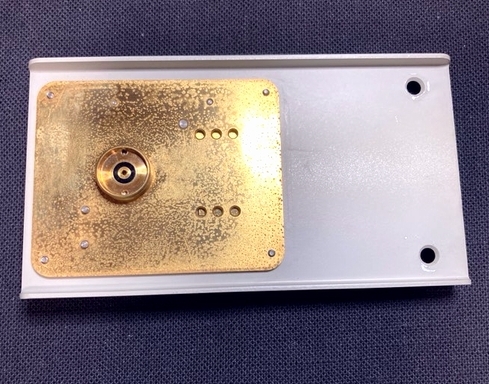

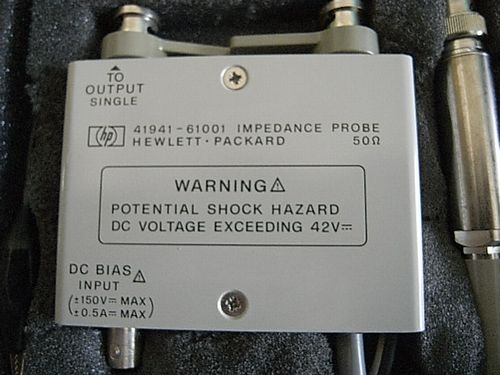

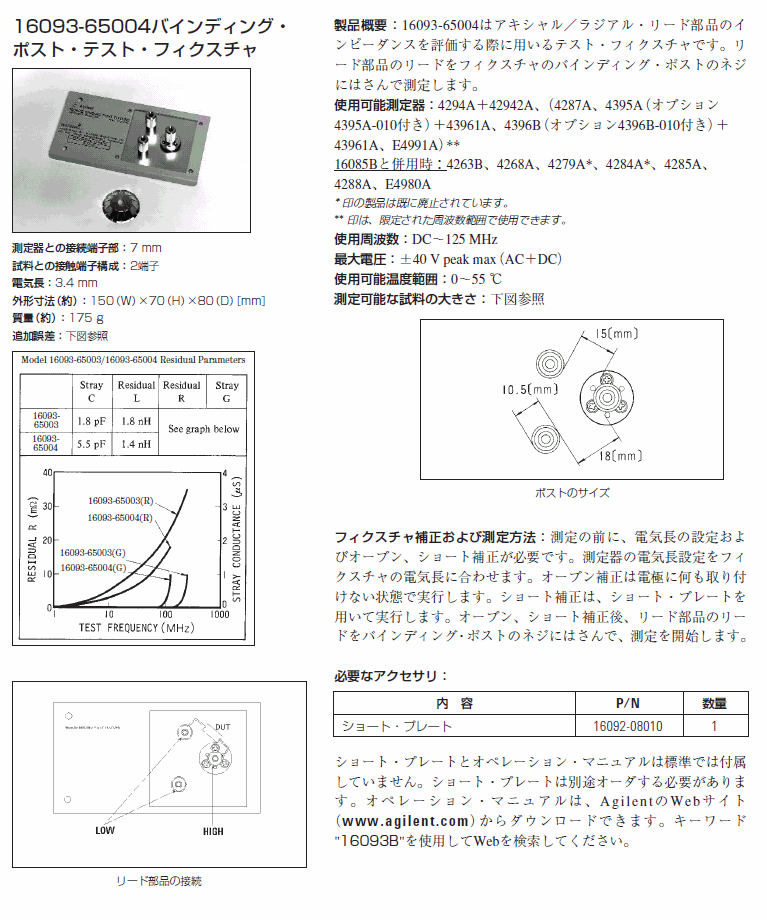

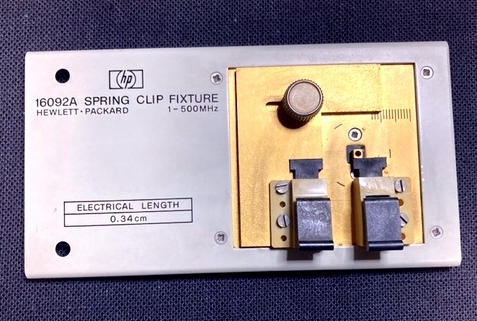

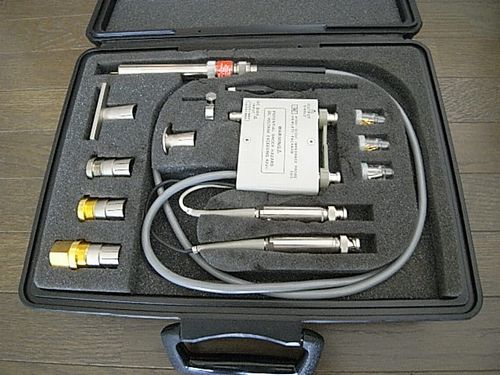

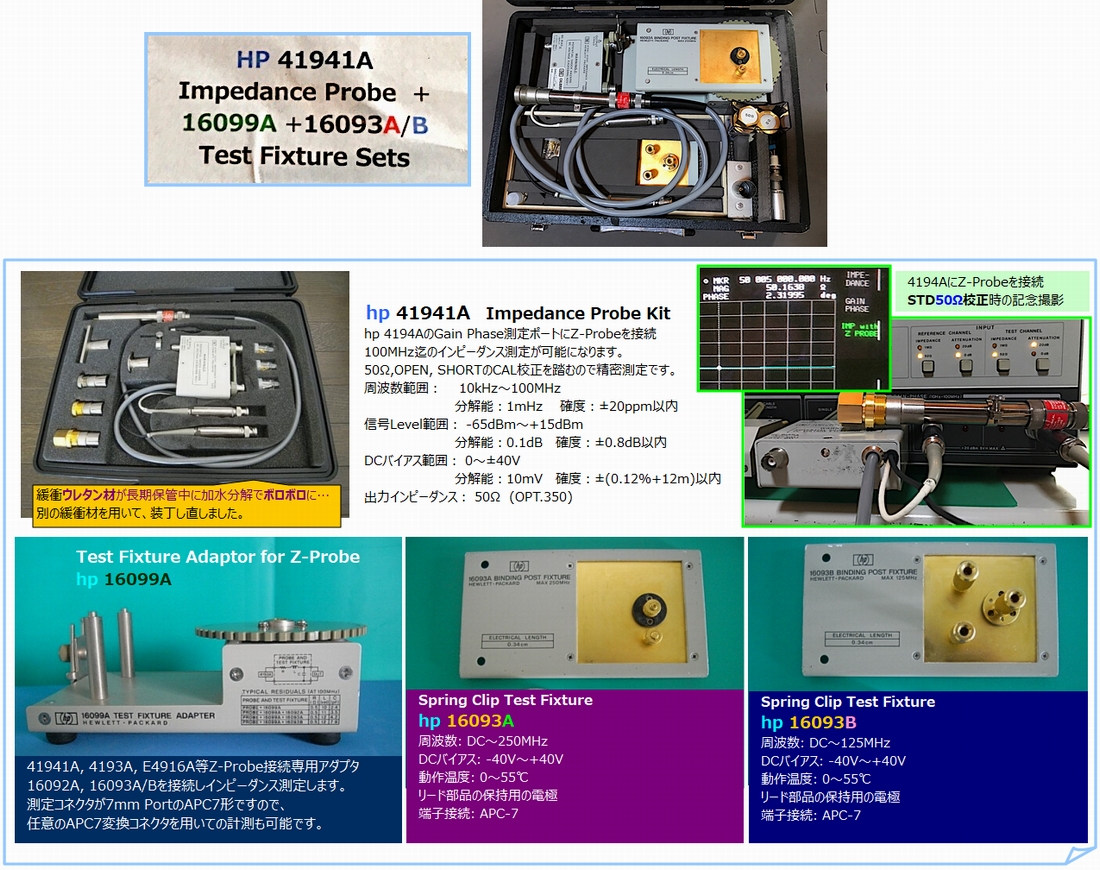

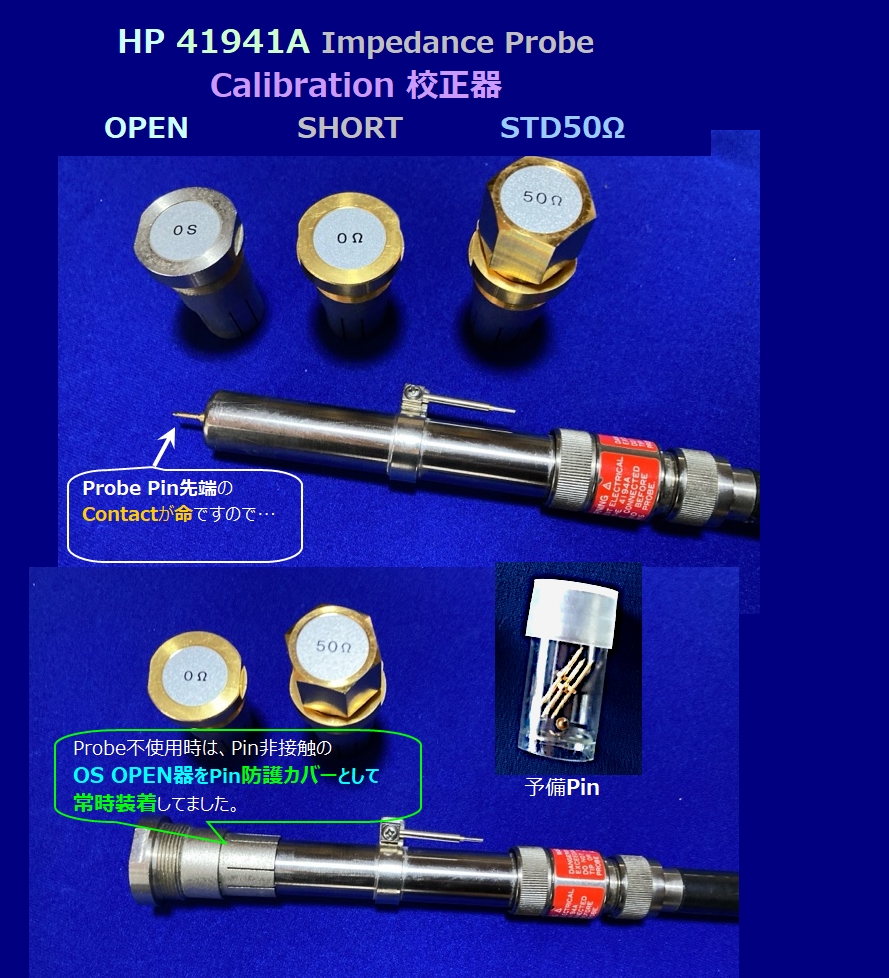

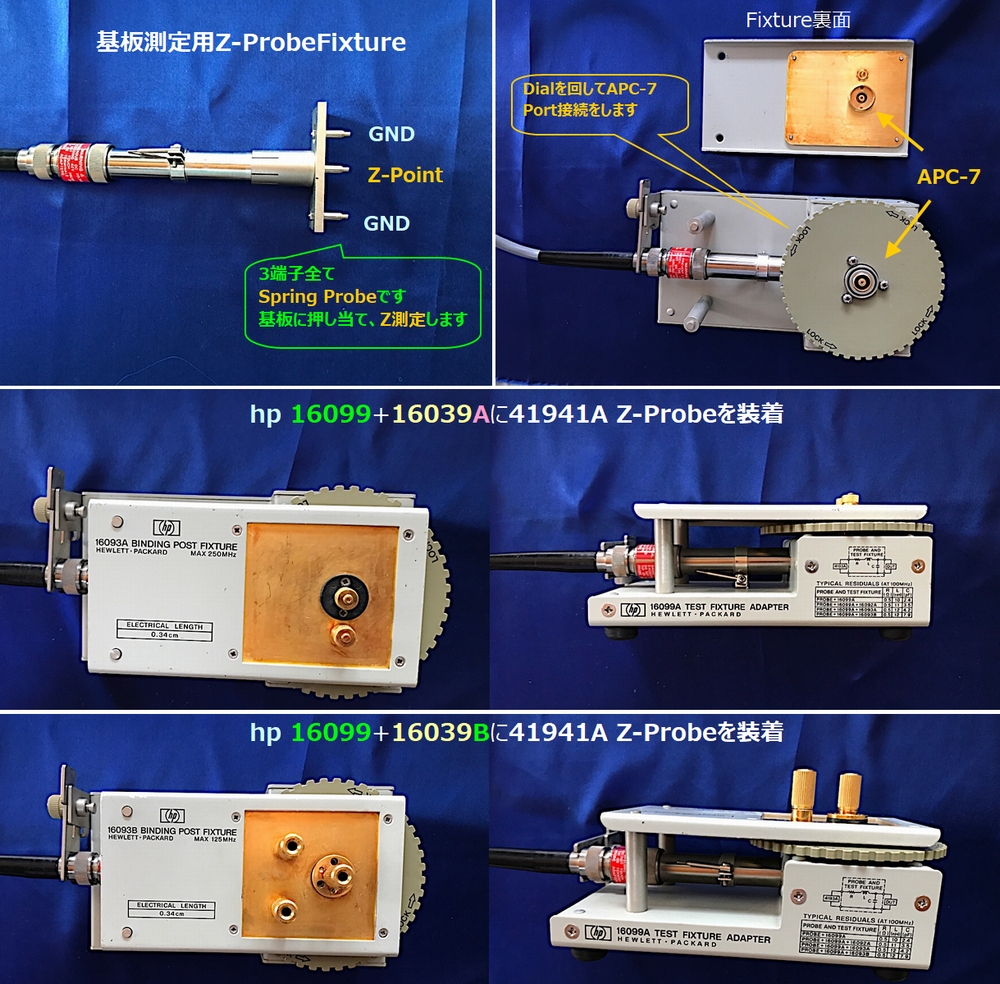

　   Z-Probe校正器      　Fixture Assy

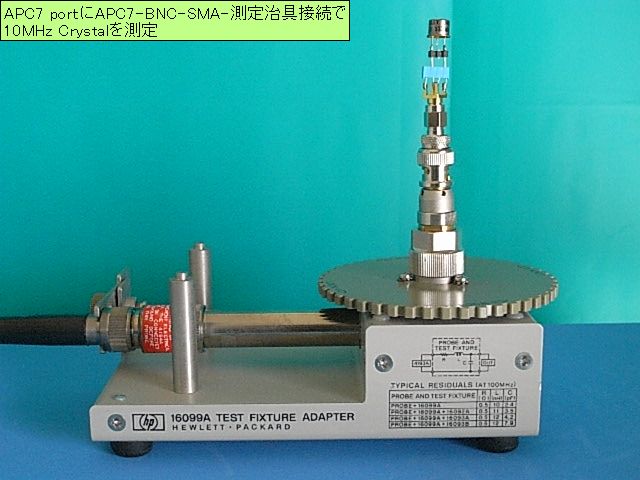

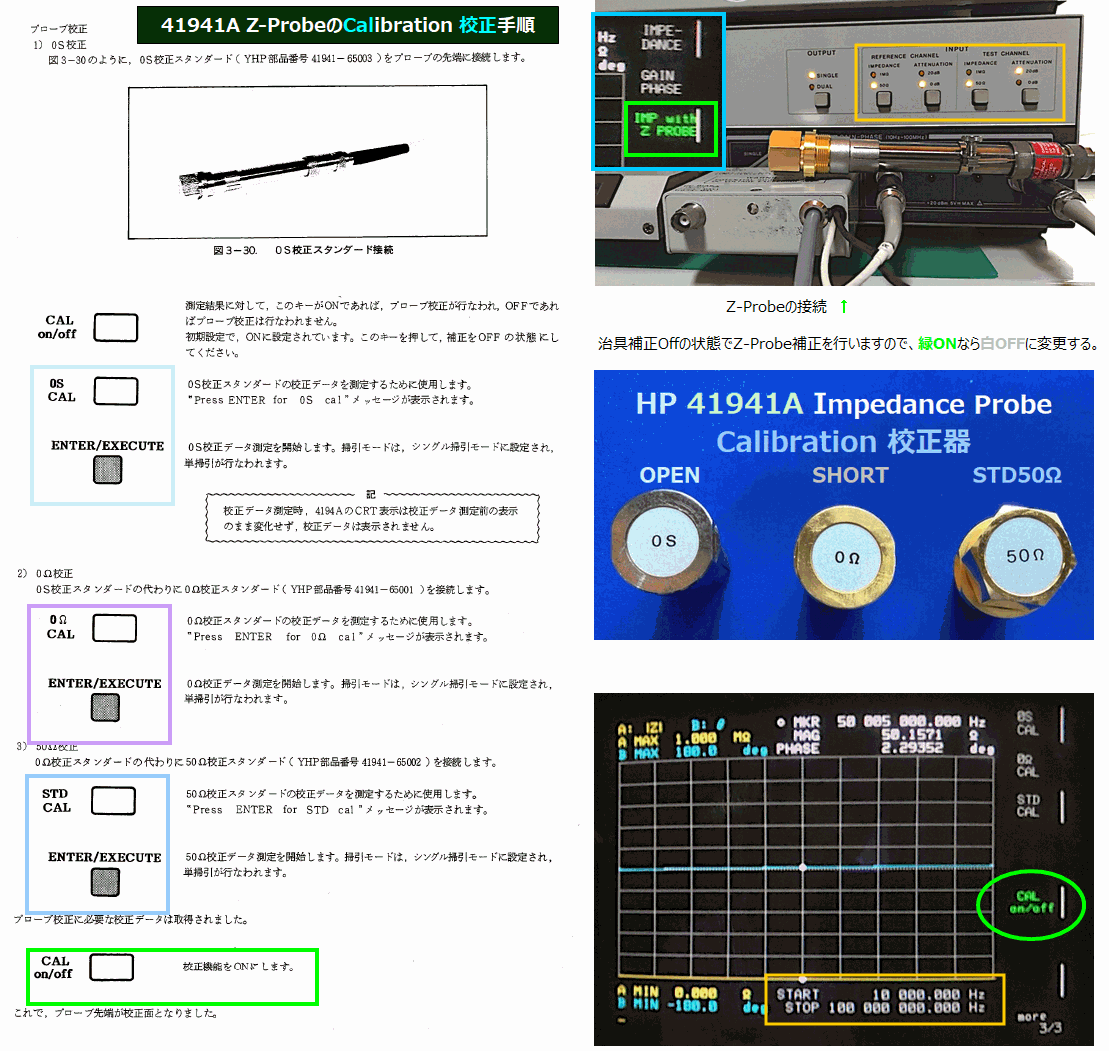

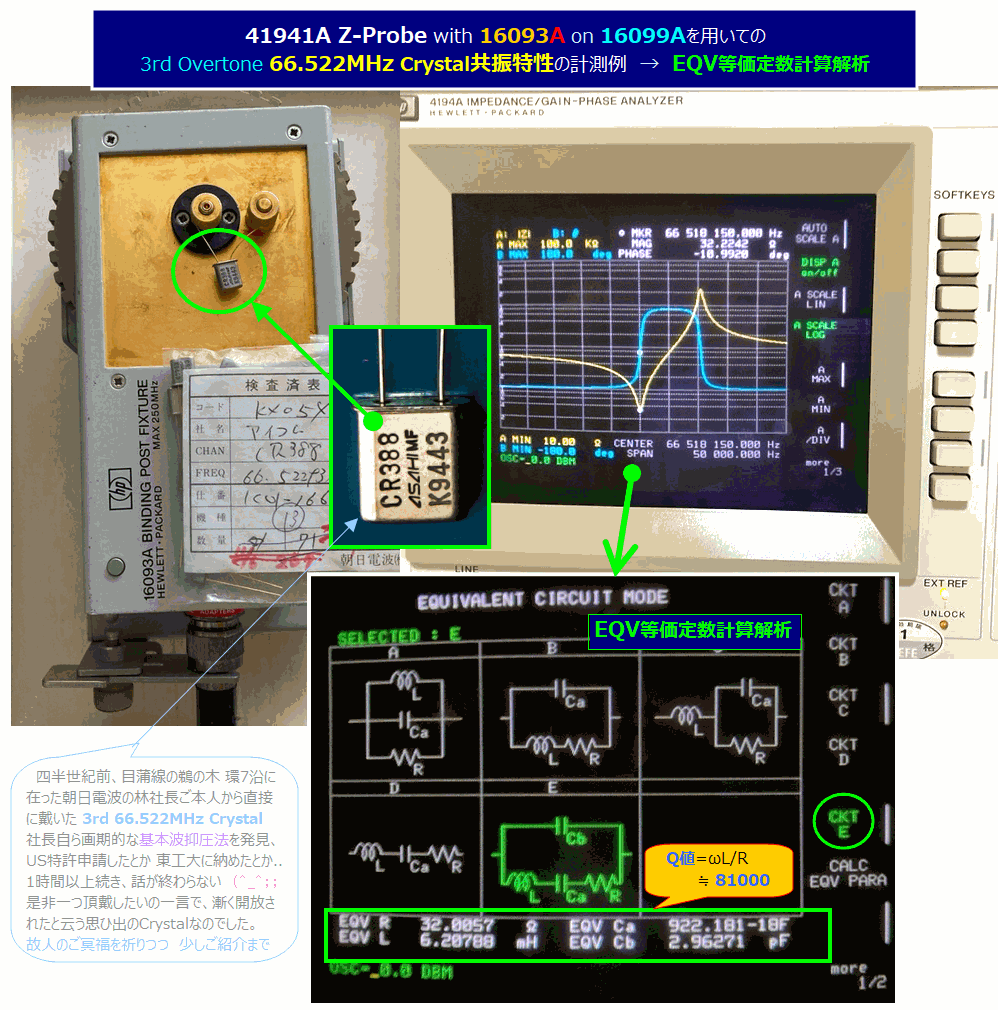

     Z-Probe校正手順　　Zprobe66MHzCrystal計測例

     　

　 Links 　　 >　
   外形/重量 >　　　　　　　　　　　
   付属品      >
   価   格     > 88,000円　（税別）

No.Z02b

4194A用小形計測PC+GPIB Set
HP 8200 + NI GPIB Interface

Maker: hp + NI

  Type:

中古

画像click↓で拡大表示

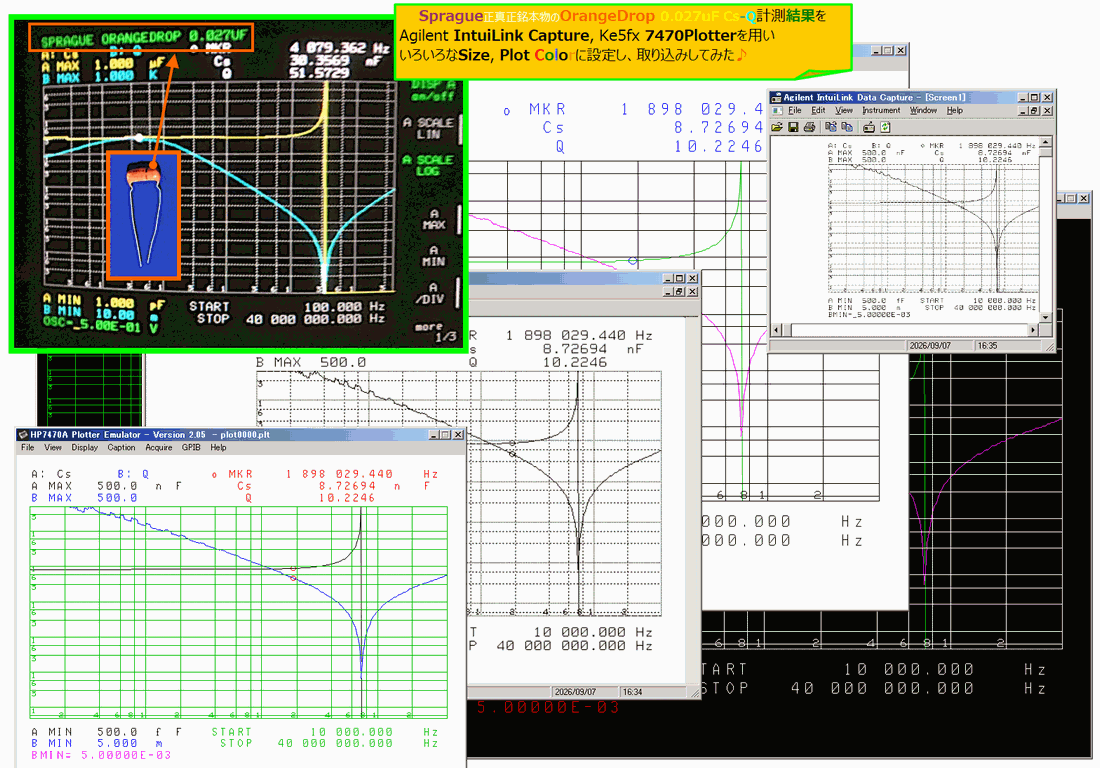

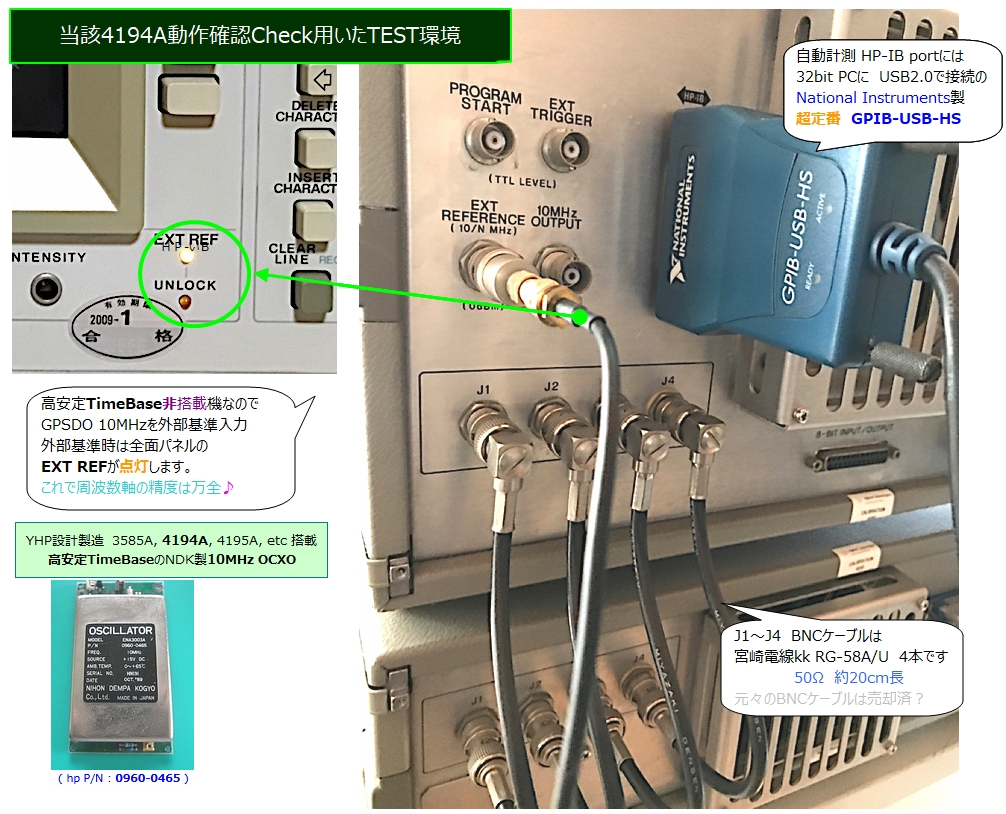

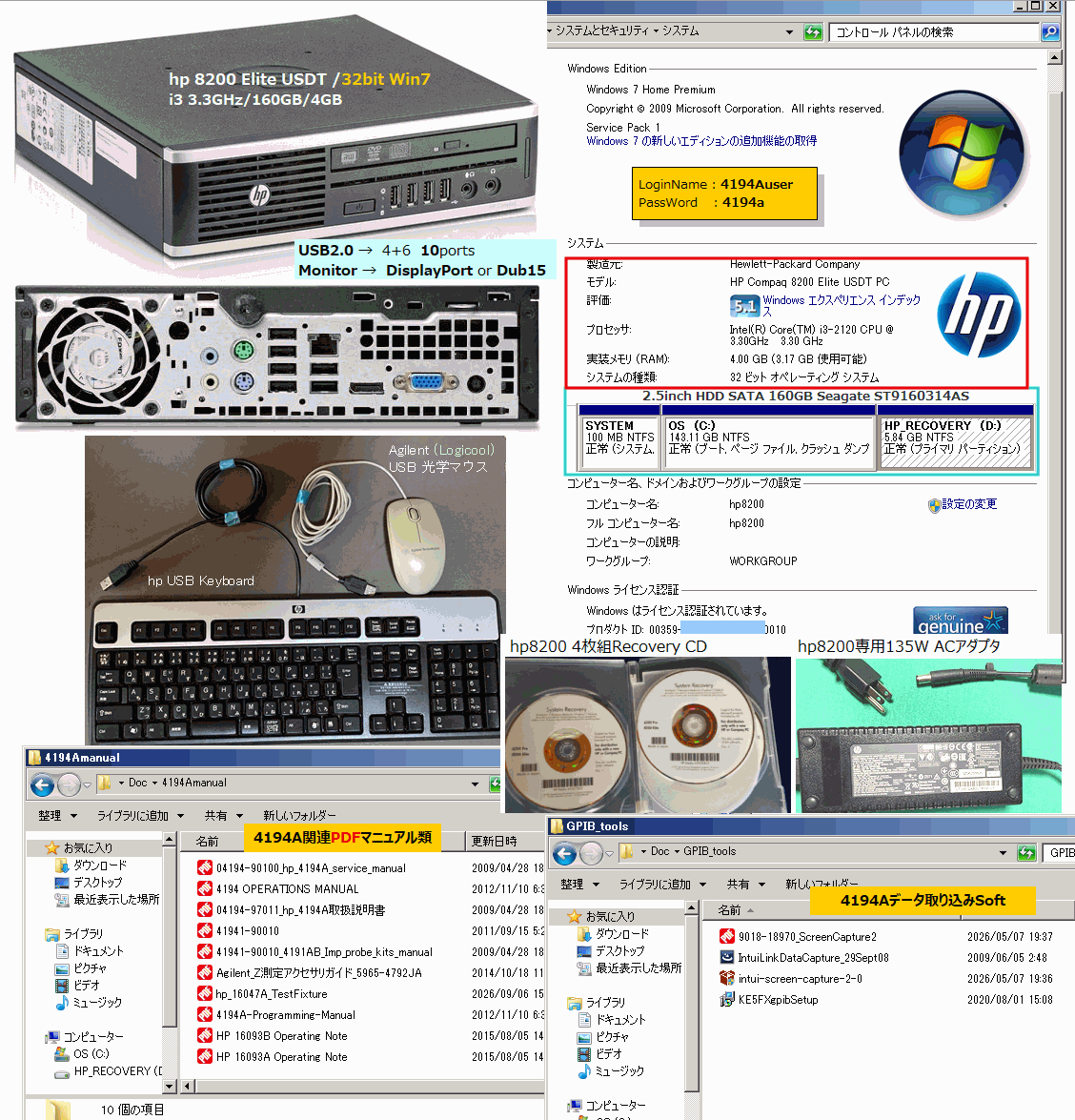

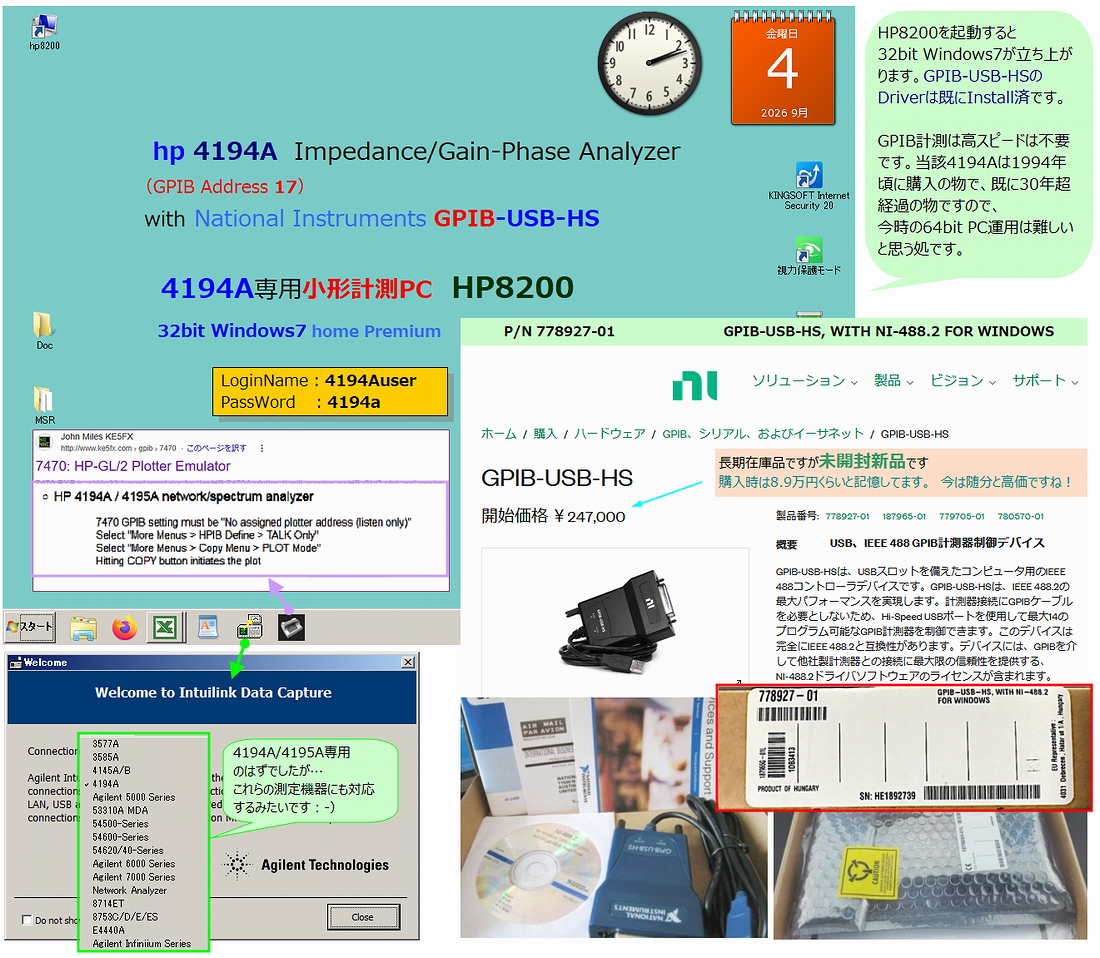

PC詳細　Capture例 GPIB接続

　PC:　 HP 8200 Elite USDT 　Recovery済中古
　　　　 32bit Windows7 i3 3.3GHz/160GB/4GB
　GPIB:　National Instruments GPIB-USB-HS　未開封新品
　　　　　IEEE8.22 Controller 32bit/64bit両用
Soft & Files
           Agilent 4194A用IntuiLik + KE5FX 7470 Plotter Install済
　　　　 GPIB-USB-HS用 32bit Driver Install済
           4194A取扱説明書, Sevice Manual, Fiture Note PDFをHDD内に保管済



　 Links 　　 >
   外形/重量 >　　　　　　　　　　　
   付属品      >
   価   格     > 42,000円　（税別）

No.Z12

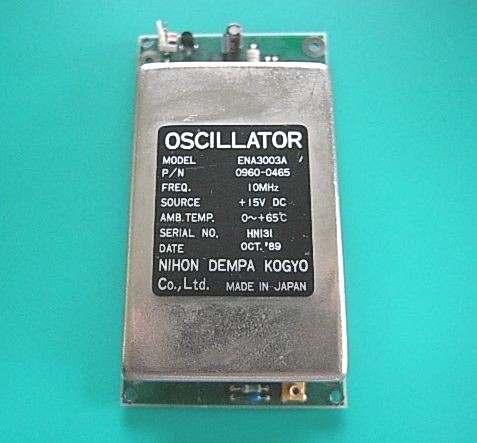

High Stability 10MHz Oscillator
hp P/N : 0960-0465

Maker:  hp

  Type:    NDK ENA3003A 10MHz

中古

画像click↓で拡大表示

( hp P/N : 0960-0465 )

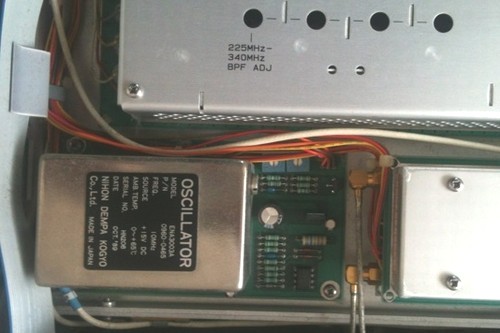

4195A内のENA3003A

横河ヒューレットパッカード社が東京八王子で設計開発・製造の
　 3585A, 4194A, 4195A等に搭載されたNDK ENA3003A 10MHzです。
　高安定TimeBase として搭載のOCXOです
当該品は、固定基板上に04195-66560 の印字が有り→4195A用です

出力周波数 10MHz
出力:矩形波0.8Vp-p/50Ω
電源電圧 +16V (回路)
消費電流 0.3A → 0.14A

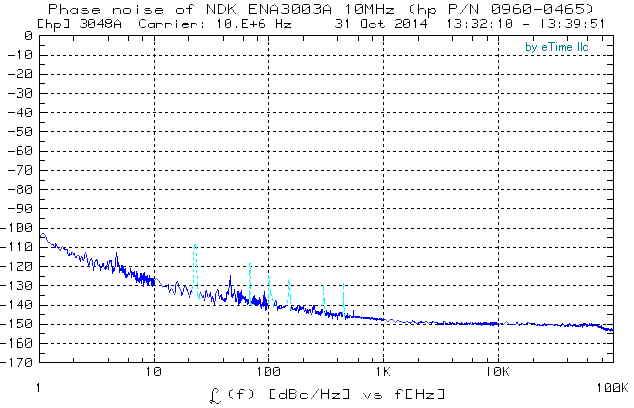

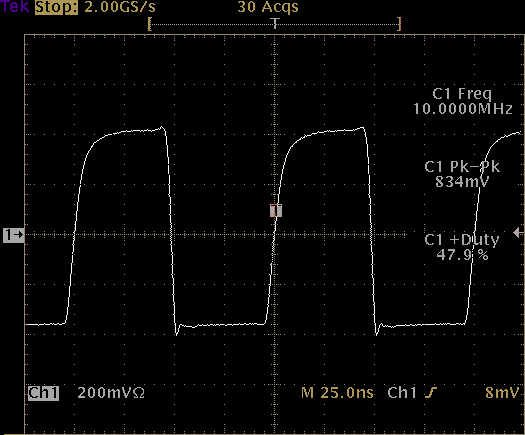

　SMB出力波形(50Ω終端)　　位相雑音特性(Phase Noise)　　SC-Cut品ですね

　 Links 　　 >
   外形/重量 >
   付属品      >
   価   格     > \9,800.-　（税別）
